Merancang Jaringan 4 Lantai Via Wireless

Merancang Jaringan 4 Lantai Via Wireless


Perancangan jaringan menggunakan teknik bridge dengan topologi star untuk antar lantai dan dalam lantai. Terdiri dari Router  utama, router lantai 1, router lantai 2, router lantai 3, router lantai 4. Antara router semuanya saling terhubung seperti gambar dibawah ini: (Via Wireless).


A.      DESAIN RANCANGAN



A.      LANGKAH – LANGKAH

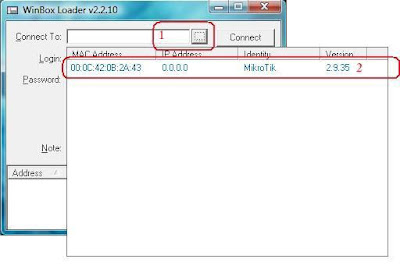

1.      Open Winbox Sebagai Tool Buat Console Mikrotik
Searching Mac AP Dengan Winbox & Click Connect


2.      Tentukan MAC AP yang akan di console
Login : admin Password : (default blank passwd).





3.      Enable Wlan seperti tertera petunjuk pada gambar AP-3


4.      Enable Bridge Dan Create Bridge1



5. Masukkan ether1 & wlan1 ke dalam interface bridge

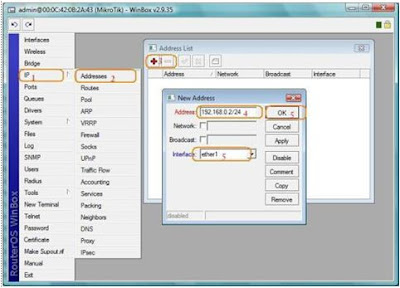

         6. Masukan IP address pada Interface Ether1



7. Setting Wlan1 Sebagai Ap Bridge


8. Setting SSID AP dengan Band 2.4Ghz


9. Setting WDS AP & Enable WDS bridge



Konfigurasi pada Wireless Station (Client)

Konfigurasi pada wireless station hampir sama dengan langkah-langkah di atas, kecuali pada langkah memasukkan IP Address dan konfigurasi wirelessnya. Pada konfigurasi station, mode yang digunakan adalah station-wds Langkah-langkah awalnya sama Seperti Gambar AP-01 s/d AP-06.

1. Masukan IP address pada Interface Ether1



2. Setting Wlan1 Sebagai Station wds & SSID ROUTELINK



3. Setting WDS Client & Enable WDS bridge


4. Cek Status Connected



Pengecekan link

Jika link wireless yang kita buat sudah bekerja dengan baik, maka pada menu wireless, akan muncul status R .
Selain itu, mac-address dari wireless yang terkoneksi juga bisa dilihat pada jendela registration.
Konfigurasi keamanan jaringan wireless

Pada Mikrotik, cara paling mudah untuk menjaga keamanan jaringan adalah dengan mendaftarkan mac-address wireless pasangan pada access list. Hal ini harus dilakukan pada sisi access point maupun pada sisi client. Jika penginputan access-list telah dilakukan, maka matikanlah fitur default authenticated pada wireless, maka wireless lain yang mac addressnya tidak terdaftar tidak akan bisa terkoneksi ke jaringan kita.

1. Memasukan Access List Mac Wireless Client Pada Access Point



2. Mematikan Feature Default Authenticate & Default Forwarding



Untuk konfigurasi OSPF Maka, pada masing-masing router buka teminal mikrotik dan
ketikkan perintah berikut:

Router 1 :
> "routing ospf add name=area1 area-id=0.0.0.1
> routing ospf add network 192.168.0.0/30 area=area1
> routing ospf instance set 0 redistribute-connected=as-type-1


Router 2 :
> "routing ospf add name=area1 area-id=0.0.0.1
> routing ospf add network 192.168.0.4/30 area=area1
> routing ospf instance set 0 redistribute-connected=as-type-1






Router 3 :
> "routing ospf add name=area1 area-id=0.0.0.1
> routing ospf add network 192.168.0.8/30 area=area1
>routing ospf instance set 0 redistribute-connected=as-type-1


Router 4 :
> "routing ospf add name=area1 area-id=0.0.0.1
> routing ospf add network 192.168.0.12/30 area=area1
>routing ospf instance set 0 redistribute-connected=as-type-1
