BGP (Border Gateway Protocol (BGP)

BGP adalah protokol routing utama (satu-satunya) yang saat ini digunakan untuk menjalankan Internet. Dengan BGP memungkinkan internet diselenggarakan secara desentralisasi, sehingga tidak tergantung hanya pada satu node saja. BGP hanya mempertukarkan informasi routing, tidak menunjukkan network topology.

BGP adalah Protokol Routing yang digunakan untuk bertukar informasi routing antar network yang besar (AS). Pemilihan routing berdasarkan prefix yang paling spesifik dan juga jarak terpendek (AS path). Mensupport CIDR (Classless InterDomain Routing) Routing yang tidak membedakan kelas. RouterOS mensupport BGPv4 RFC1771.

BGP Network

Menggunakan protocol TCP port 179. Menggunakan sistem “path vector protocol” untuk menghitung “jarak/metric” dan menghindari loop. Incremental updates, jika terjadi perubahan routing, yang dikirimkan hanyalah updatenya saja, bukan keseluruhan informasi routing.

Kita butuh menggunakan BGP bila:

Network dual/multihomed (terkoneksi ke satu atau beberapa AS).

Memiliki alokasi IP Address Public sendiri yang akan diadvertised ke Internet.

Read More

Resume 6 "Load Balanced"

Membagi trafik ke dua atau lebih jalur sehingga setiap jalur bisa digunakan secara optimal Fail Over.

Sistem proteksi untuk menjaga apabila link utama terganggu, secara otomatis akan memfungsikan jalur cadangan. Pembagian trafik dilakukan berdasarkan probabilitas . Kita harus mengetahui kapasitas masing-masing link dan membagi trafik ke setiap interface sesuai dengan proporsinya .Misalnya kita memiliki 2 buah gateway, A dengan kapasitas 1 mbps, dan B dengan kapasitas 2 mbps, maka kita akan membagi trafik menjadi 3 = 2:1 = 1 ke A dan 2 ke B.

Untuk bisa melakukan load balance dengan baik, kuasailah fitur-fitur berikut ini:  Static route dan policy route , Firewall Mangle dan Firewall src-nat . Untuk yang lebih advanced, perlu juga menggunakan : OSPF dan BGP.

Pada jaringan yang sederhana, kita hanya  bisa mengatur jalur uplink. Kita bisa mengatur koneksi mana yang lewat ke jalur yang mana, tetapi kita tidak bisa mengatur lewat mana jalur yang digunakan untuk downlink, karena hal tersebut bergantung pada routing internet secara keseluruhan.

Untuk “mengatur” jalur downlink, kuncinya pada penggunaan src-nat pada tiap gateway, pada saat request dikirimkan ke internet.  Data yang di NAT dengan IP yang ada pada gateway A, akan kembali melalui gateway A. Jika kita hanya menggunakan masquerade untuk tiap interface gateway, maka data akan kembali pada interface yang sama dengan interface uplink.

Skema Kerja Load Balanced:

Read More

OSPF

Autonomous System (AS) adalah sebuah gabungan dari beberapa jaringan yang sifatnya routing dan memiliki kesamaan metode serta policy pengaturan network, yang semuanya dikendalikan oleh sebuah network operator.

Karena sebuah Autonomous System (AS) memiliki skala jaringan yang sangat besar maka penggunaan routing menjadi sangat penting dan kritis.  Informasi routing haruslah tepat dan kesalahan melakukan distribusi informasi routing harus diminimalisasi sedikit mungkin. Sangatlah tidak nyaman jika harus menuliskan rule routing untuk puluhan bahkan ratusan router secara static. OSPF merupakan sebuah routing protokol yang dapat mendistribusikan informasi routing secara otomatis. OSPF juga merupakan routing protokol yang menggunakan konsep hirarki routing, dengan kata lain OSPF juga mampu membagi-bagi jaringan menjadi beberapa tingkatan. Tingkatan-tingkatan ini diwujudkan dengan menggunakan  sistem pengelompokan yaitu area.

Open Shortest Path First (OSPF) adalah sebuah  protocol routing otomatis (Dynamic Routing) yang  mampu menjaga, mengatur dan mendistribusikan informasi routing antar network walaupun jaringan tersebut bisa berubah-ubah secara dinamis. OSPF termasuk di dalam kategori IGP (Interior  Gateway Protocol) yang memiliki kemampuan Link-state dan Algoritma Dijkstra yang jauh lebih  efisien dibandingkan protocol IGP yang lain. Menggunakan protocol tersendiri yaitu protocol 89. OSPF digunakan untuk management informasi dan distribusi routing di dalam sebuah AS.

Element of OSPF:

Area adalah system grouping yang digunakan di protocol OSPF yaitu gabungan dari beberapa router IR

(Internal Router) yang berjumlah <80 router.

IR adalah router yang tergabung dalam sebuah area OSPF.

ABR adalah router yang menjembatani area satu dengan area yang lain.

ASBR adalah sebuah router yang terletak  di perbatasan sebuah AS (Router Terluar dari AS) dan bertugas  untuk menjembatani antara router yang ada di dalam AS dengan Network lain (Berbeda AS).

OSPF Setting:

Router-id # Memberi pengenal pada router.

·         Berformat 32bit seperti IP, tidak boleh ada yang sama dalam sebuah jaringan OSPF.

·          Jika diisi 0.0.0.0 maka router akan otomatis menggunakan IP terbesar yang ada pada interface

Redistribute Default Route # Mendistribusikan default route #Option ini hanya digunakan atau diaktifkan pada router ASBR.

Redistribute Connected Routes  #Mendisitribusikan route yang  terpasang dan aktif pada interface

Redistribute Static Routes # Mendistribusikan route static yang ada pada table /ip route

 Redistribute RIP Routes # Mendistribusikan route hasil RIP

Redistribute BGP Routes # Mendistribusikan route hasil BGP

Tipe Routing OSPF

Read More

Ruang Lingkup Mikrotik

Apa itu MikroTik?

Mikrotik adalah kependekan dari mikrotikls artinya “network kecil” dalam bahasa Latvia.

Routerboard for Wireless

Command Line Interface

Struktur Command dalam mikrotik mirip dengan shell dalam unix

ü  Dibagi ke dalam beberapa kelompok sesuai hirarki menu levelnya

ü  Misalnya menambahkan ip address

ü  ip address add address=192.168.0.1/24 Interface=ether1

ü  Menu Ip (level0) memiliki sub menu address (level1)

General Command CLI

Perintah-perintah dalam CLI:

add                  : menambahkan entri tertentu

comment         : membubuhkan komentar pada suatu entri

disable            : menonaktifkan entri tertentu

enable             : mengaktifkan entri tertentu

monitor           : memonitor parameter secara langsung

print                : menampilkan semua entri secara singkat

print detail     : menampilkan semua entri secara lengkap

remove            : menghapus entri tertentu

set                    : mengubah parameter tertentu pada sebuah entri

Konsep Dasar Jaringan

DNS diperlukan untuk melakukan pengubahan nama domain menjadi ip address, karena seluruh

proses pengaturan trafik dilakukan berdasarkan layer 3 OSI, yaitu ip address.

Contoh: www.yahoo.com | 203.0.113.5

Basic Config - Topology

Static Route & Policy Route

Routing bertujuan untuk melakukan pengaturan arah paket data yang melalui router, dengan menentukan gateway untuk dst-address tertentu

Gateway bisa berupa :

ü  IP Address

ü  Interface

Dst-address 0.0.0.0/0 disebut sebagai default gateway karena ip 0.0.0.0/0 menggantikan semua ip yang ada di internet.

Tipe Informasi Routing

v  MikroTik RouterOS tipe routing sbb:

·      Dynamic Routes, yang akan dibuat secara otomatis:

-          Saat menambahkan IP Address pada interface

-          Informasi routing yang didapat dari protokol routing dinamik seperti RIP, OSPF, dan  BGP.

·      Static Routes adalah informasi routing yang dibuat secara manual oleh user untuk mengatur ke arah mana trafik tertentu akan disalurkan. Default route adalah salah satu contoh static routes.

Menambahkan Routing

Tipe Routing

Connected Routes

!  Dibuat secara otomatis setiap kali kita menambahkan sebuah IP Address pada interface yang valid (interface yang aktif).

!  Jika terdapat dua buah IP Address yang berasal dari subnet yang sama pada sebuah interface,

hanya akan ada 1 connected route.

!  Jangan menempatkan dua ip address dari subnet yang sama pada dua interface yang berbeda, karena akan membingungkan tabel dan logika routing di router.

Read More

Resume 1 "ADVANCED MIKROTIK TRAINING ROUTING (MTCRE)"

Static Route & Policy Route

Lakukanlah terlebih dahulu!

Ubahlah nama Router System Identity menjadi :  “XX-NAMA ANDA”

Aktifkan neighbor interface pada WLAN1

Buatlah username baru dan berilah

password (group full)

Proteksilah user Admin (tanpa password)

hanya bisa diakses dari 10.10.10.30/31 (grup full)

Buatlah user “demo” dengan grup read

[LAB-1] System Identity:Aktifkan semua interface

[LAB-2] Activate Neighbour Protocol :Aktifkan  Neighbour Protocol  pada wlan1

[LAB-3] User Configuration

[LAB-4] Konfigurasi Dasar

IP CONFIGURATION

 Routerboard Setting :

·         WAN IP : 10.10.10.x/24

·          Gateway : 10.10.10.100

·          LAN IP : 192.168.x.1/24

·          DNS : 10.100.100.1

·         Services: Src-NAT and DNS Server

  Laptop Setting

·          IP Address : 192.168.x.2/24

·          Gateway : 192.168.x.1

·          DNS : 192.168.x.1

Routed Network

Pengaturan jalur antar network segment berdasarkan IP Address tujuan (atau juga asal),

pada OSI layer Network.  Tiap network segment biasanya memiliki subnet network (IP Address) yang berbeda-beda.

ROUTING

Tipe Informasi Routing

MikroTik RouterOS tipe routing sbb:

1.       dynamic routes

       yang akan dibuat secara otomatis:

•  saat menambahkan IP Address pada interface

•  informasi routing yang didapat dari protokol routing dinamik seperti RIP, OSPF, dan BGP.

2.       static routes adalah informasi routing yang dibuat secara manual oleh user untuk mengatur ke arah mana  trafik tertentu akan disalurkan. Default route adalah salah satu contoh static routes.

Parameter Dasar Routing

1.        Destination

2.        Gateway

3.       Pref Source

4.       Distance

[LAB-5] P2P Addressing



[LAB-7] Static Route (Fail Over)

[LAB-8] Routing – Scope

Routing Type

Kita bisa melakukan blok untuk dst-address tertentu menggunakan static route :

1.        Blackhole

2.        Prohibit

3.       Unreachable

Ketiga tipe di atas tidak membutuhkan IP Address gateway

[LAB-9] Pref-Source

[LAB-10] Route Mark: WLAN1: Untuk traffic dari 192.168.x.0/24,  WLAN2: Untuk traffic dari 172.16.x.0/24

[LAB-11] Route Mark :WLAN1: All other traffic, WLAN2: Web only

Read More

Merancang Jaringan 4 Lantai dengan OSPF

Jaringan 4 Lantai Dengan Metode OSPF

Perancangan jaringan menggunakan teknik bridge dengan topologi star untuk antar lantai dan dalam lantai. Terdiri dari Router  utama, router lantai 1, router lantai 2, router lantai 3, router lantai 4. Antara router semuanya saling terhubung seperti gambar dibawah ini:

A.      LANGKAH – LANGKAH

Setting pada Router Utama:

1.      Buka Winbox,lalu pilih connect

2.     Pilih New Terminal

Lalu Buatlah Interface:

Lalu Atur IP Adressnya

Lalu Atur Settingan OSPF nya.

Kemudian Buat Rout Listnya.

SETTINGAN ROUTER 2

Atur ethernet 1 menjadi RouterUtama:

Ganti Ether 2 menjadi LAN,

Kemudian Atur IP adress untuk Router Utama,

Setting Adress untuk LAN,

Kemudian Atur settingan pada OSPF,

Settingan Router 3
Pertama atur ether 1 menjadi Router utama pada Router3,

Kemudian Setting Adress LAN router utama pada Router3

Kemudian Atur alamat IP Adress router utama pada router3

Kemudian atur juga Alamat IP pada Lan di router3

Kemudian atur OSPS networknya, dengan disesuaikan dengan alamat adressnya,

Kemudian buat settingan DHCP server pada router3

Settingan Router 4
pertama ganti erther 1 pada router4 menjadi RouterUtama

selanjutnya ganti ether 2 menjadi LAN pada router4

selanjutnya atur alamat IP Addres pada router utama,

Kemudian atur juga alamat IP Adress pada LAN

Kemudian Atur settingan OSPF router utama, pada router4,

Kemudian juga atur settingan LAN pada OSPF

Sumber : Rancangan Jaringan Kelompok 6.

Read More

Rancangan Jaringan Kelompok 7 APJK

Desain Jaringan

Pengaturan Router Utama

1.       Buka Aplikasi Winbox

2.       Klik MAC Address Router, klik connect.

3.       New Terminal, ketikan perintah: system reset, -enter-

1.       Tekan Y, tunggu sampai router Disconnect, kemudian klik Ok.

2.       Jalankan kembali winbox.

3.       Muncul Dialog Configuration

4.       Kemudian klik remove configuration.

5.       Muncul Dialog Router Disconnect, klik OK.

6.       Jalankan kembali Aplikasi Winbox, Sampai pada langkah ini, Router Anda sudah di reset.

7.       Setting Interface Seperti gambar berikut :

Keterangan :

·         Pada Ether 1 diubah menjadi WAN

·         Pada Ether 2 diubah menjadi Router 1

·         Pada Ether 3 diubah menjadi Router 2

·         Pada Ether 4 diubah menjadi Router 3

- Setting IP Address pada masing-masing Ethernet, seperti pada gambar berikut ini :

1.       Setting OSPF, dengan cara :

·         - Klik Routing

·         - Pilih  OSP

·            Klik Networks, Klik +

·            AtursepertiGambar :

Langkah mengatur OSPF selanjutnya :

1. Klik Menu Instance

2. Lalu double klik default.

Setting seperti gambar berikut:

Setting Router 1

1.       Buka Aplikasi Winbox

2.       Klik MAC Address Router, klik connect.

3.       New Terminal, ketikan perintah: system reset, -enter-

1.       Tekan Y, tunggu sampai router Disconnect, kemudian klik Ok.

2.       Jalankan kembali Winbox.

3.       Muncul Dialog Configuration

4.       Kemudian klik remove configuration.

5.       Muncul Dialog Router Disconnect, klik OK.

6.       Jalankan kembali Aplikasi Winbox, Sampai pada langkah ini, Router Anda sudah di reset.

7.       Setting Interface Seperti gambar berikut :

Ket :

·         Pada Ether 1 menjadi Router Utama

·         Pada Ether 3 menjadi LAN

1.       Setting IP Address, pada masing-masing Ethernet, seperti pada gambar berikut ini :

1.       Setting OSPF, dengan cara :

·         Klik Routing

·         Pilih  OSPF

·         Pilih menu Instances, atur seperti gambar :

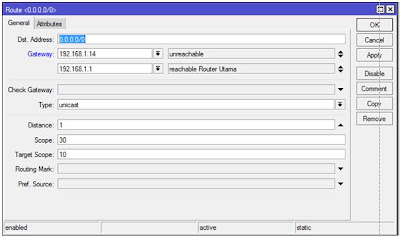

1.       Tambah Routing  dengan cara :

·               Klik IP Routes, lalu +

·               Tambahkan Gateway, maka klik OK.

·               Maka tampilan penambahan Router.

Setting Router 2

1.       Buka Aplikasi Winbox

2.       Klik MAC Address Router, klik connect.

3.       New Terminal, ketikan perintah: system reset, -enter-

1.       Tekan Y, tunggu sampai router Disconnect, kemudian klik Ok.

2.       Jalankan kembali Winbox.

3.       Muncul Dialog Configuration

4.       Kemudian klik remove configuration.

5.       Muncul Dialog Router Disconnect, klik OK.

6.       Jalankan kembali Aplikasi Winbox, Sampai pada langkah ini, Router Anda sudah di reset.

 Setting Interface Seperti gambar berikut :

Ket:

·         Pada Ether 1 diubah menjadi Router Utama

·         Pada Ether 4 diubah menjadi LAN

·         Pada Ether 5 diubah menjadi LAN 2

Setting IP Address pada masing-masing Ethernet, seperti pada gambar berikut ini :

1.       Setting OSPF, dengan cara :

·         Klik Routing

·         Pilih  OSPF

·         Pilih menu Interface atur seperti gambar :

Pilih menu Instance, atur sesuai gambar :

1.       Tambah Routing  dengan cara :

·               Klik IP Routes, lalu +

·               Tambahkan Gateway, maka klik OK.

Maka tampilan penambahan Router sebagai berikut:

Setting Router 3

1.       Buka Aplikasi Winbox

2.       Klik MAC Address Router, klik connect.

3.       New Terminal, ketikan perintah: system reset, -enter-

1.       Tekan Y, tunggu sampai router Disconnect, kemudian klik Ok.

2.       Jalankan kembali winbox.

3.       Muncul Dialog Configuration

4.       Kemudian klik remove configuration.

5.       Muncul Dialog Router Disconnect, klik OK.

6.       Jalankan kembali Aplikasi Winbox, Sampai pada langkah ini, Router Anda sudah di reset

7.       Setting Interface Seperti gambar berikut :

7
